混凝土裂縫是混凝土結(jié)構(gòu)中普遍存在的一種現(xiàn)象，它的出現(xiàn)不僅會(huì)降低建筑物的抗?jié)B能力，影響建筑物的使用功能，而且會(huì)引起鋼筋的銹蝕，混凝土的碳化，降低材料的耐久性，影響建筑物的承載能力，因此要對(duì)混凝土裂縫進(jìn)行認(rèn)真研究，區(qū)別對(duì)待，保證建筑物和構(gòu)件的安全。

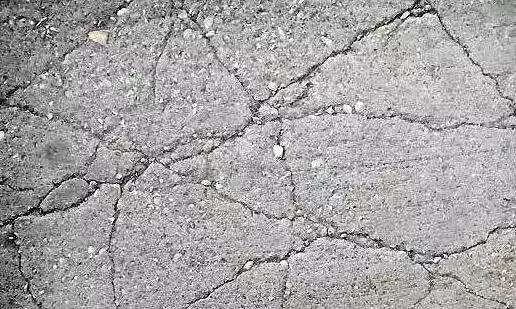

塑性收縮裂縫

塑性收縮是指混凝土在凝結(jié)之前，表面因失水較快而產(chǎn)生的收縮。塑性收縮裂縫多在新澆筑并暴露于空氣中在結(jié)構(gòu)件表面出現(xiàn)，形狀很不規(guī)則多呈中間寬，兩端細(xì)且長(zhǎng)短不一，互不連貫狀態(tài)，一般長(zhǎng)20-30cm，較長(zhǎng)的裂縫可達(dá)2-3m，寬1-5mm，類似干燥的泥漿面。大多在干熱或大風(fēng)天氣，混凝土本身與外界氣溫相差懸殊，本身溫度長(zhǎng)時(shí)間過(guò)高，而氣候很干燥的情況下出現(xiàn)。

主要預(yù)防措施

1．配制混凝土?xí)r，應(yīng)嚴(yán)格控制水灰比和水泥用量，選擇級(jí)配良好的砂，減小空隙率和砂率，同時(shí)要搗固密實(shí)，以減少收縮量，提高混凝土抗裂度；

2．配制混凝土前，將基層和模板澆水濕透，避免吸收混凝土中的水分，混凝土澆筑后，對(duì)裸露表面應(yīng)及時(shí)用潮濕材料覆蓋，認(rèn)真養(yǎng)護(hù)，防止強(qiáng)風(fēng)吹襲和烈日曝曬；

3．在氣溫高，溫度低或風(fēng)速大的天氣施工，混凝土澆筑后，應(yīng)及早進(jìn)行噴水養(yǎng)護(hù)，使其保持濕潤(rùn)，大面積混凝土宜澆完一段，養(yǎng)護(hù)一段。在炎熱季節(jié)，要加強(qiáng)表面的抹壓和養(yǎng)護(hù)工作；

4．混凝土養(yǎng)護(hù)可采用養(yǎng)護(hù)劑，或覆蓋濕草袋，塑料布等方法，當(dāng)表面發(fā)現(xiàn)微細(xì)裂縫時(shí)，應(yīng)及時(shí)抹壓，再覆蓋養(yǎng)護(hù)；

5．使用符合要求的拌和水，盡可能使用潔凈的河沙；

6．出現(xiàn)裂縫后，如混凝土仍保持塑性，可采取及時(shí)壓抹一遍或重新振搗的辦法來(lái)消除，再加強(qiáng)覆蓋養(yǎng)護(hù)。如混凝土硬化，可向裂縫內(nèi)裝入干水泥粉，或在表面抹薄層水泥砂漿進(jìn)行處理。對(duì)于預(yù)制構(gòu)件，也可在裂縫表面涂環(huán)氧膠泥或粘貼環(huán)氧玻璃布進(jìn)行封閉處理，以防鋼筋銹蝕。

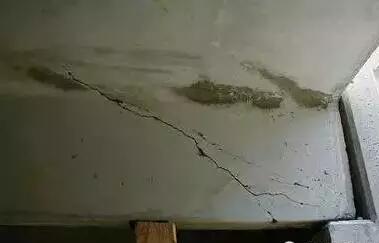

干縮裂縫

干縮裂縫多出現(xiàn)在混凝土養(yǎng)護(hù)結(jié)束后的一段時(shí)間或是混凝土澆筑完畢后的一周左右，主要是由于混凝土內(nèi)外水分蒸發(fā)程度不同而導(dǎo)致變形不同的結(jié)果。裂縫為表面性的平行線狀或網(wǎng)狀淺細(xì)裂縫，寬度多在0.05-0.2mm之間，其走向縱橫交錯(cuò)，沒有規(guī)律。較薄的梁，板類構(gòu)件，多沿短向分布，整體性結(jié)構(gòu)多發(fā)生在結(jié)構(gòu)變截面處。平面裂縫多延伸到變截面部位或塊體邊緣，大體積混凝土在平面部位較為多見，較薄的梁板中多沿其短向分布。

主要預(yù)防措施

1．混凝土水泥用量，水灰比和砂率不能過(guò)大，有條件的摻加合適的減水劑。嚴(yán)格控制砂石含泥量，避免使用過(guò)量粉砂；

2．混凝土應(yīng)振搗密實(shí)，并注意對(duì)板面進(jìn)行抹壓，可在混凝土初凝后，終凝前進(jìn)行二次抹壓，以提高混凝土抗拉強(qiáng)度，減少收縮量，并在混凝土結(jié)構(gòu)中設(shè)置合適的收縮縫；

3．加強(qiáng)混凝土早期養(yǎng)護(hù)，并適當(dāng)延長(zhǎng)養(yǎng)護(hù)時(shí)間。長(zhǎng)期露天堆放的預(yù)制構(gòu)件，可覆蓋草簾，草袋，避免曝曬，并定期適當(dāng)灑水，保持濕潤(rùn)，冬季施工時(shí)要適當(dāng)延長(zhǎng)混凝土保溫覆蓋時(shí)間。

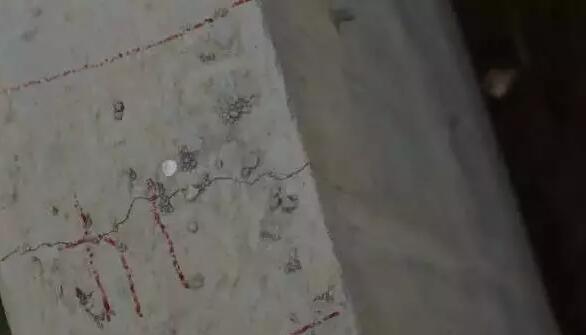

溫度裂縫

溫度裂縫多發(fā)生在大體積混凝土表面或溫差變化較大地區(qū)的混凝土結(jié)構(gòu)中。溫度裂縫的走向通常無(wú)一定規(guī)律，大面積結(jié)構(gòu)裂縫?？v橫交錯(cuò)，梁板類長(zhǎng)度尺寸較大的結(jié)構(gòu)，裂縫多平行于短邊，深入和貫穿性的溫度裂縫一般與短邊方向平行或接近平行，裂縫沿著長(zhǎng)邊分段出現(xiàn)，中間較密。溫度裂縫通常寬度大小不一，受溫度變化影響較為明顯，冬季較寬，夏季較窄，高溫膨脹引起的一般中間粗兩端細(xì)，而冷縮裂縫的粗細(xì)變化不太明顯。

主要預(yù)防措施

1．合理選取原材料和配合比，采用級(jí)配良好的石子，砂石含泥量控制在較低范圍內(nèi)，配合比設(shè)計(jì)優(yōu)化，減少水泥用量，降低水灰比；

2．分層澆筑振搗密實(shí)或摻加抗裂防滲劑，以提高混凝土抗拉強(qiáng)度，加強(qiáng)混凝土的養(yǎng)護(hù)和保溫，預(yù)留溫度收縮縫；

3．混凝土澆筑后裸露的表面及時(shí)噴水養(yǎng)護(hù)，夏季應(yīng)適當(dāng)延長(zhǎng)養(yǎng)護(hù)時(shí)間，以提高抗裂能為，冬期應(yīng)適當(dāng)延長(zhǎng)保溫和脫模時(shí)間，使緩慢降溫，以防溫度驟變溫差過(guò)大引起裂縫，同時(shí)避開炎熱天氣澆筑大體積混凝土；

4．水泥應(yīng)降低早期水化速率及水化熱，具體為降低C3A，堿含量，控制水泥細(xì)度及顆粒級(jí)配，合理?yè)郊踊旌喜?，降低出廠水泥溫度，控制水泥穩(wěn)定性，以減少水泥用量，降低水化熱；

5．溫度裂縫對(duì)鋼筋銹蝕，碳化，抗凍融，抗疲勞等方面有影響，故應(yīng)采取措施治理。對(duì)表面裂縫，可采用涂?jī)杀榄h(huán)氧膠或貼環(huán)氧玻璃布，以及抹，噴水泥砂漿等方法進(jìn)行表面封閉處理，對(duì)有整體性防水，防滲要求的結(jié)構(gòu)，應(yīng)根據(jù)裂縫可灌程度，采用灌水泥漿或化學(xué)漿液方法進(jìn)行裂縫修補(bǔ)，或者灌漿與表面封閉同時(shí)采用。

沉降裂縫

此類裂縫多為深進(jìn)或貫穿性裂縫，其走向與沉陷情況有關(guān)，一般沿與地面垂直或呈30°-45°角方向發(fā)展，較大的沉陷裂縫，往往有一定的錯(cuò)位，裂縫寬度往往與沉降量成正比關(guān)系。裂縫寬度受溫度變化的影響較小，地基變形穩(wěn)定之后，沉陷裂縫也基本趨于穩(wěn)定。

主要預(yù)防措施

1．對(duì)松軟土，填土地基在上部結(jié)構(gòu)施工前應(yīng)進(jìn)行必要的夯實(shí)和加固；

2．保證模板有足夠的強(qiáng)度和剛度，且支撐牢固，并使地基受力均勻；

3．防止混凝土澆灌過(guò)程中地基被水浸泡，模板拆除的時(shí)間不能太早，且要注意拆模的先后次序，在凍土上搭設(shè)模板時(shí)要注意采取一定的預(yù)防措施。
